Mesas de Montaje
| |
|
|
| Mesas
de gran utilidad, pues además de servir para los montajes
y el retoque, también se emplean para la clasificación
y archivo de los originales o astralones en curso de trabajo. |
- Completamente metálicas,
tapas frontal y lateral para cambiar los tubos fluorescentes
y ventanillas para la aireación y refrigeración
interior de la mesa.
- Cristal laminar translúcido.
- 4 Cajones con tarjeteros
montados sobre rodamientos y plancha en el fondo para
evitar el resbalamiento de los astralones
|
|
|
| |
|
Mesa control impresión |
| |
Mesa completamente metálica, con pantalla antireflexiva que
asegura una perfecta iluminación en toda la superficie de
trabajo, equipada con tubos fluorescentes de 5.000 o 6.000 łK. y
contador de horas de vida de los mismos.
Dotada de 6 cajones sobre rodamientos más dos estantes auxiliares
para depósito de hojas de pruebas, tablero móvil graduable,
perpendicular a la visión del operario y porta originales
abatible compensado por un puntal neumático que garantiza
su estabilidad en cualquier posición.
| TAMAÑOS: |
60x80 |
85x110 |
115x145 |
135x175 |
|
|
| |
|
Perforadores de Planchas |
| |
|
|
| GTO
HEIDELBERG
ROLAND |
| PERFORADOR |
DIST. TOTAL
|
DIST. CENTROS
|
ALTO |
| GTO-220/425 |
650 mm |
590 mm |
460 mm |
| 425
sobremesa |
800 mm |
755 mm |
485 mm |
| 425
Ergo |
800 mm |
755 mm |
485 mm |
| 780/425
Vertical |
1100 mm |
1080 mm |
785 mm |
| 780/425
Vertical XL |
1490 mm |
1470 mm |
785 mm |
| 1200/780/425
Vertical |
1650 mm |
1630 mm |
1220 mm |
|
|
|
| |
|
Insoladoras Halógenas |
| |

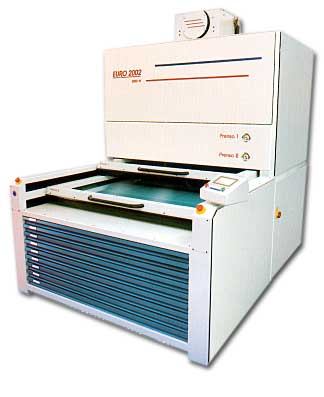

PRENSA INSOLACIÓN DOBLE MARCO
- Prensa neumática mod. EURO-2002 es una máquina
especialmente diseñada para la doble producción
de insolación de planchas, ya que alcanza las 50-60 planchas/hora
gracias a sus dos prensas independiente de utilización
automática y alternativa, y opera en forma muy similar
a la de una prensa convencional. Con equipo de luz halógena
de 6000 W de potencia y 3 intensidades de exposición;
30 programas visualizables a través de su pantalla táctil.
Pre-vacío y vacío perfecto asegurado por una Mantilla
extraflexible de caucho dotada con varias salidas de aire, tablero
flotante de presión elástica radial en la mantilla
y bomba de vacío de 10 m3 /h en cada prensa de dos tiempos:
pre-vacío y vacío total con electroválvula
de descarga.
- Elevación del marco de cristal asistida por puntales
que facilitan su apertura.
- Cuadro de mandos situado con total accesibilidad y cómodo
manejo.
- Archivador con 9 cajones del mismo tamaño útil
incorporado en la parte inferior delantera.
- Cuadro de potencia y maniobra situado en la parte inferior
trasera, facilitando el mantenimiento del equipo.
- Interruptor general que desconecta automáticamente
el equipo en caso de apertura indebida de la tapa.
|
|
| |

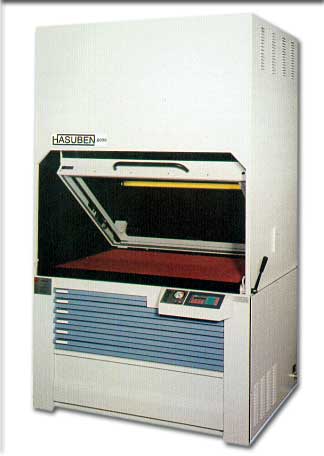

Prensa neumática completamente metálica, con equipo
de luz halógena de 4.000–5.000-6.000 u 8.000 W., dependiendo
del tamaño útil, con la posibilidad de trabajar con
tres intensidades de exposición; con microprocesador de 40
programas visualizables a través de su pantalla de cuarzo
líquido, el cual va colocado en el cuadro de mandos.
- Para conseguir un perfecto vacío estas prensas incorporan
una mantilla extraflexible de caucho dotada con varias salidas
de aire, tablero flotante de presión elástica
radia en la mantilla, distribuidos de aspiración y bomba
de vacío de dos tiempos: pre-vacío y vacío
total con electroválvula de descarga.
- Para la limpieza de la fuente de luz dispone de un torno que
permite el movimiento vertical de la lámpara, también
se han colocado unas cortinas automáticas para la protección
de los rayos UV emitidos durante la insolación.
- La elevación del cristal está asistida por
puntales neumáticos.
- La base del equipo cuenta con 5 cajones del mismo tamaño
útil, un cajón auxiliar destinado a los utensilios
de trabajo y el cuadro de potencia que facilita el mantenimiento
del equipo.
| Tamaño
útil |
Potencia |
| 85x110 |
4000W |
| 100x125 |
4000W |
| 115x145 |
6000
W |
| 125x165 |
6000
W |
| 135x175 |
6000
W |
| 145x185 |
8000
W |
|
|
| |
Prensa neumática completamente metálica, equipada
con un equipo de luz halógena de 2 intensidades, según
tamaño de la máquina, mantilla extraflexible de varias
salidas de aire adaptable según tamaño de la máquina
y tablero flotante de presión elástica radia.
- También incorpora grupo de vacío de 2 tiempos:
pre-vacío y vacío total con electroválvula
de descarga, distribuidor de aspiración dotado de temporizador
para vacío con difusor automático y 2 integradores,
uno para exposición de luz directa y otro para exposición
con difusor, además de llevar una pantalla de metacrilato
para la protección de la luz.
- Con movimiento de elevación y descenso de la pantalla
manual.
- En la parte inferior dispone de 6 cajones montados sobre
cojinetes de bolas
| Tamaño
útil |
Potencia |
| 85x110 |
4000W |
| 100x125 |
4000W |
| 115x145 |
6000
W |
| 125x165 |
6000
W |
| 135x175 |
6000
W |
| 150x200 |
8000
W |
|
|
| |
Prensa neumática con luz halógena que permite trabajar
con una potencia de 2.500 ó 5.000 W. para un tamaño
útil de 70 x 85 cms.
- Está compuesta por un cuadro de mandos situado en la
parte superior de la máquina, el cual está provisto
de un programador de 16 memorias, que permite controlar el tiempo
del vacío, el de exposición directa y con difusor
y al mismo tiempo se puede utilizar como temporizador, e incorpora
un integrador de luz.
- La parte frontal se compone de un metacrilato de color para
la protección de la luz, el cual hace de cierre del marco
del cristal.
- Para abrir el marco del cristal hay que empujar el plástico
protector hacia adentro y después se desliza por el marco,
muy suavemente.
- Este modelo se fabrica con patas o con 6 cajones de archivo.
| Tamaño
útil |
Potencia |
| 70x85 |
5000W |
|
|
| |
|
Picas de insolación |
|
Pica de insolación para el revelado de planchas. Construidas
en PVC antiácido, con grifo de ducha tipo teléfono
y soporte en acero con emparrillado y pies regulables para un
perfecto asentamiento.
Las pilas pueden suministrarse con rejilla fija de polietileno
o bien con rejilla basculante construida en tubería de
PVC. |
Construido completamente en PVC antiácido, con tapa del
mismo material y rastrillo de PVC y acero INOX para la manipulación
de las planchas.
Para las planchas de medidas superiores, y con el fin de facilitar
los trabajos de manipulación de las mismas, el tanque sería
inclinado.
|
Pica con tanque incorporado de las mismas características
a los anteriormente descritos.
El tanque puede ir situado al mismo nivel de la pica o a un nivel
superior para las planchas de formatos superiores, a fin de facilitar
los trabajos de manipulación de la plancha, el tanque es
inclinado y se coloca en el interior de un armario de melamina
con puertas
|
| PICA
CON
TANQUE ALTO/INCLINADO |
|
| TAMAÑOS
PLANCHA |
| 600x800 |
700x900 |
| 950x1150 |
1150x1400 |
| 1250x1550 |
1450x1650 |
|
| TAMAÑOS
PLANCHA |
| 600x700 |
| 700x800 |
| 800x1000 |
|
| TAMAÑOS
PLANCHA |
| 600x700 |
| 700x800 |
| 700x900 |
|
| TAMAÑOS
PLANCHA |
| 700x1000 |
| 800x1100 |
| 950x1150 |
|
| En
caso de necesitar cualquier otra referencia que no se encuentre
en esta lista, no duden en consultarnos. |
|
| |
